無線基地台的供電方式


無線基地台一般都是裝在天花板上那些難以正常碰觸的地方,必須拿梯子上去,但是無線基地台還是需要電力,很多地方根本就沒有插頭可以插,一般比較常見的供電方式有三種。



廠商直接提供變壓器,然後插上去就可以開機供電,這當然是可行的,你的無線基地台是放在辦公室桌上,然後旁邊就有變壓器可以插,但是架在天花板上那就要請人拉電源延長線了。

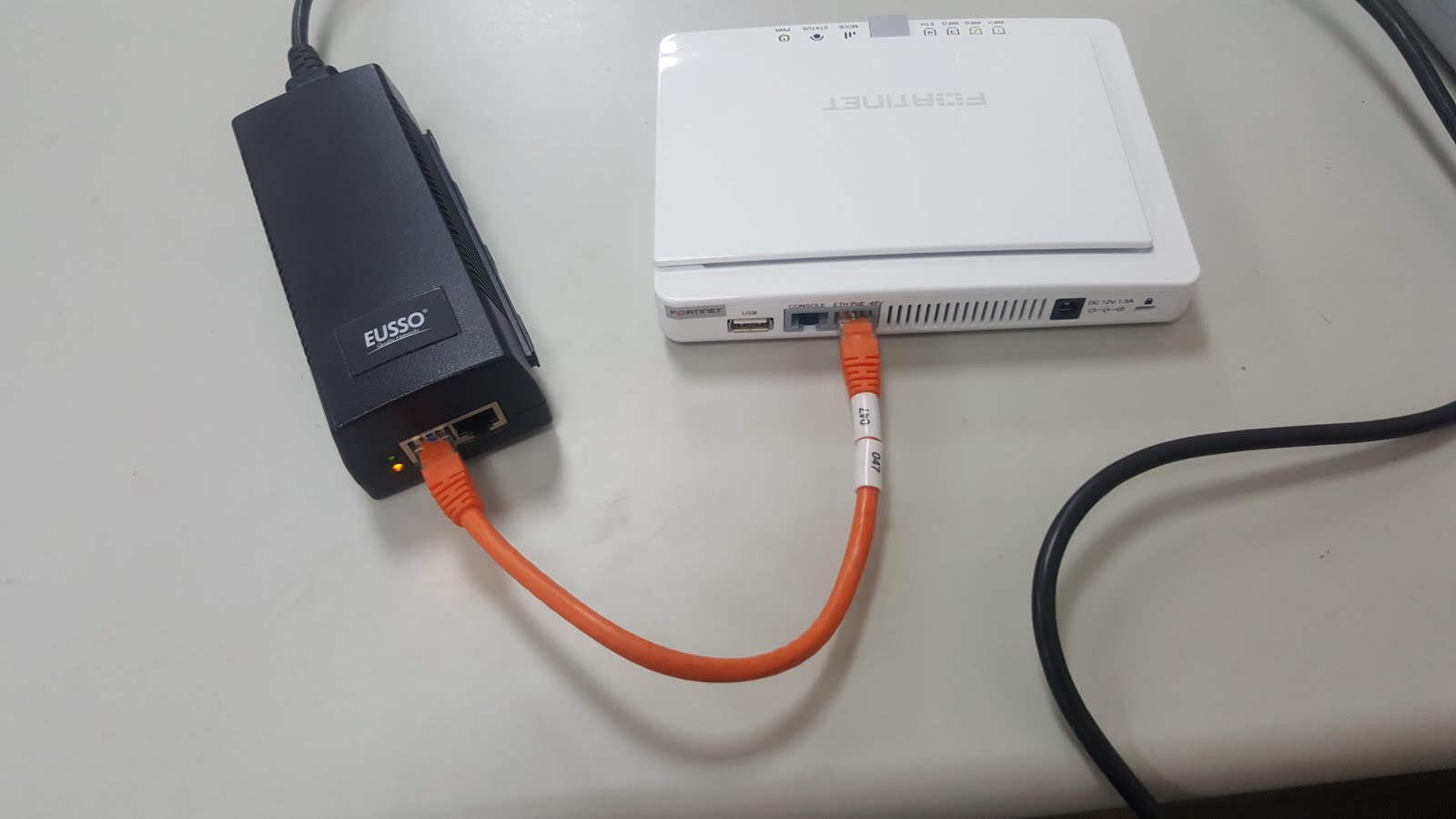

第二種是power injector,如果你的無線基地台支援POE IEEE 802.3af (15.4W)或IEEE 802.3at (30W)的供電標準的話,可以買一個power injector,power injector通常一port接無線基地台供電,另一port接交換器傳送資料,本身還是插市電,如果你power injector還是放在天花板上,那其實跟接變壓器沒有差別,還多一條線,所以一般都是接回機櫃,由機櫃的延長插座供電,優點是這樣不用在天花板額外拉電源,想重開AP的時候也不用到天花板上,直接到機櫃拔網路線就好,但你佈五顆無線基地台的話,就等於有五個power injector會丟到機櫃裡,機櫃會顯得非常雜亂。


第三種是POE交換器,反正無線基地台終究會接到交換器上,為何不直接由交換器供電呢?如果你一層樓只佈兩三顆的話,我會建議用第二種方式,買兩個power injector就好,但是超過我會建議直接購買POE交換器。

(PS:如果無線基地台當機的話,因為它是透過端口供電,只要連進交換器重啟端口,無線基地台在沒有電的情況下就會重開了。 感謝蕭老師討論區版友 家敬 補充)



我們可以用show power inline的方式看目前供電狀況,交換器總共可以供電370W,目前使用15.4W,還可供電354.6W,目前是Fa0/23供了15.4W,其他port沒有供電。



一般我們說交換器是全瓦還是半瓦主要是看最大可供電量。
像是這台2960X最多可供電740W,如果是供電15.4W的話可以供48port,所以是全瓦。
但是如果是供電30W的話可以供電24port,所以是半瓦。
因為供電是自動溝通的,所以常常會發生他只需要15.4W但是你供了30W,所以總供電量爆掉,這時候就要進來看供電狀況,或是設定端口只供15.4W。
