Vceter建立與Vmotion

Vmotion是VM客戶中最常用的功能之一,如果你的主機要更換硬體的時候你可以把有開機的虛擬機都搬到另外一台,等到換完硬體的時候再搬回來,服務不會中斷,但是要搭配Vcenter中央控管才可以實現此功能。

Vcenter有分為Windows版和Virtual Appliance版,主要差別為,Windows版你要買Winodws授權因為軟體是裝在Windows上,Virtual Appliance不能安裝在實體機器上,只能安裝在ESXI,我們這次用Virtual Appliance來示範。

當你的虛擬主機變多的時候,如果你有十台ESXI,你不可能連十台去改設定,所以Vcenter就是一個中央控管裝置,他先幫你連到這十台ESXI,你只要連到這一台就可以一次控管十台了,也才可以實現很多像是HA和DRS的功能。



先去官網註冊測試帳號下載 VMware-VCSA-all-6.0.0-3634788.iso,燒成光碟後,他會用瀏覽器安裝,其實就是好像一問一答的精靈模式,由於瀏覽器安全性比較高,所以我們要同意外掛。

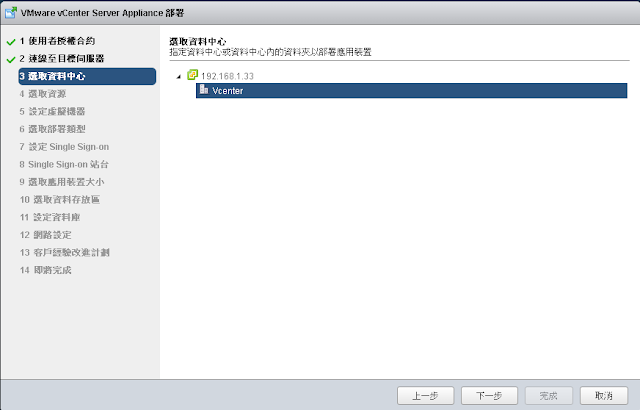

由於VCSA還蠻吃資源的,所以我這次是裝在實體機器上的ESXI。







這裡是填寫虛擬機顯示的名稱和root的密碼。

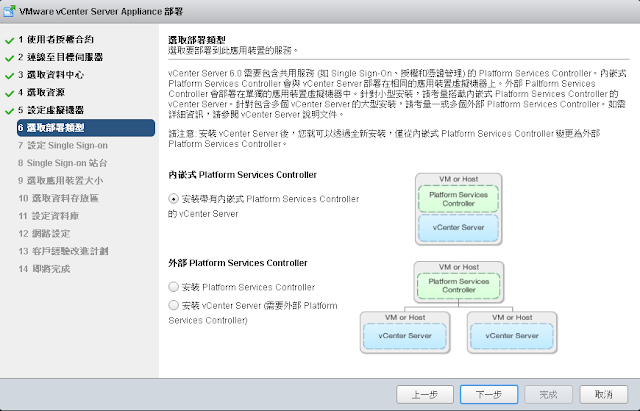

因為我們只有一台,所以不用把服務拆成兩台來設。



由於支援SSO,所以我們是用SSO的帳號登入,這裡我設成 administrator@vsphere.local 。



只是要收10台ESXI 100個 VM 就需要 8G,2vCPU和120G的硬碟。



這裡選擇要裝在哪個資料存放區,我選擇精簡型硬碟模式,就是用多少算多少,不是直接拿走120G。



因為Vcenter需要資料庫,目前支援免費的PostgreSQL還有付費的Oracle。



這裡選擇Vcenter的IP,注意的是系統名稱可以用FQDN或IP,如果選擇用IP的話因為憑證的問題,你之後會無法改IP,下面還有警告如果時間沒有同步得話會安裝在ESXI上會失敗。



因此官方也是建議用FQDN,但我們這次還是用IP安裝。









開始安裝後可以到ESXI上看到進度,他也只是多部屬一台虛擬機。



安裝完成。



如果我們進去虛擬機看得話,其實底層是一台SUSE,只是安裝好Vcenter的套件而已。





我們用Vsphere client 登入Vcenter。



由於我們要測試Vmotion,所以我們需要再建立一台ESXI,安裝流程跟之前一樣,但是特別要注意的事情,由於ISCSI預設不支援多重連線,所以我們要把ISCSI多重連線打勾。

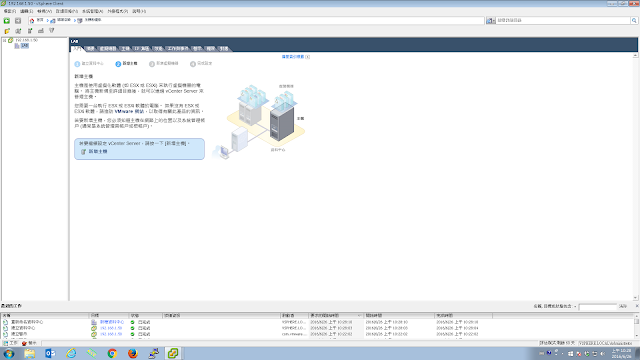

最上層是資料中心,所以我們先建立一個LAB資料中心。



新增第一台ESXI到此資料中心。



這裡要特別注意鎖定模式,由於這台ESXI已經被Vcenter控管了,基於安全性會把用Vsphere client 直接連ESXI關掉,但是有時候你還是有這種需求,所以我們不啟用。



加入第二台ESXI進去。



最後我們有一台Vcenter裡面的LAB資料中心有兩台ESXI。





為什麼這時候只支援資料存放區移轉不支援主機移轉呢?



我們這時候要去把VMkernel port的Vmotion的流量打開,這樣Vmotion的流量才可以走這條,兩台ESXI都要開。



這時候再回來看就可以變更主機或變更資料存放區了。



我們測試把主機從原本local的硬碟搬到ISCSI共用的儲存空間。



2008確實從local的硬碟搬到ISCSI硬碟了。



我們要移轉主機的時候卻發生錯誤。



原來是因為我們虛擬機有掛local的ISO檔,所以移轉過去之後檔案會變得無法使用,這時候我們要選擇用戶端裝置。



驗證成功,可以開始搬了。

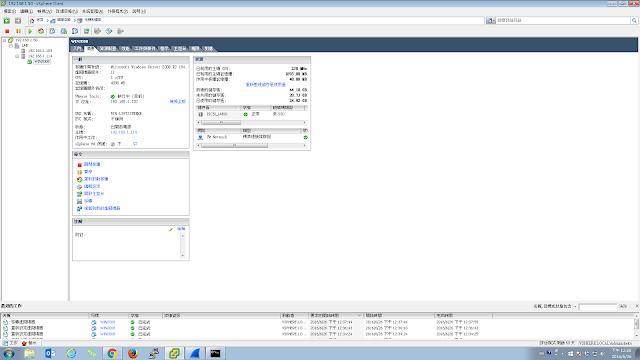

移轉成功,他從109的主機搬到114的主機,開始使用114主機的CPU和記憶體。

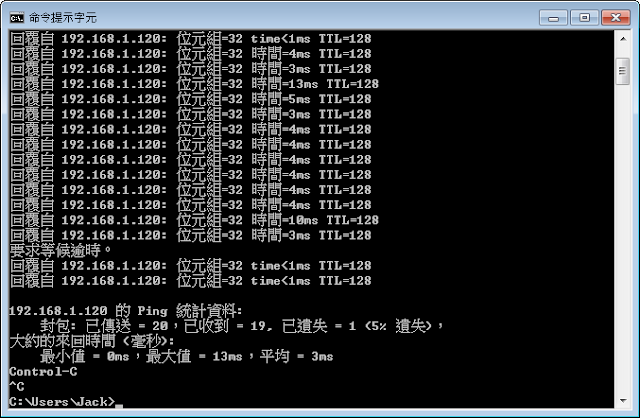

移轉的時候我們持續ping主機,大約掉一個封包。



封包也有看到他持續發RARP,告知switch我的虛擬機已經從第一台主機搬到第二台主機了,你的MAC ADDRESS TABLE要更改。



有沒有辦法同時搬主機和儲存區而不用關虛擬機,答案是可以,只是他有很多新的功能都已經只放到WEB上了,我們登入Vsphere web client,就可以看到同時搬的選項。

Windows版Vcenter安裝請參考
https://www.youtube.com/watch?v=Eih8YN4Tiq0
