CISCO SWITCH TAR檔 更新方式

-

2960X新機檔案目錄範例

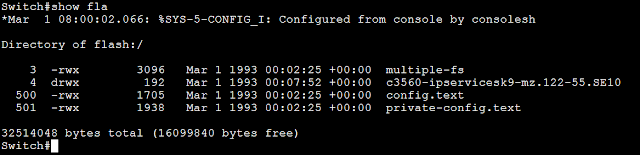

我們如果拿到一台新的switch，show flash看到的IOS檔案屬性卻是 drwx，表示這個一個目錄。



如果你再進去看的話會發現還是有包含bin的IOS檔，還有一些html的檔案。

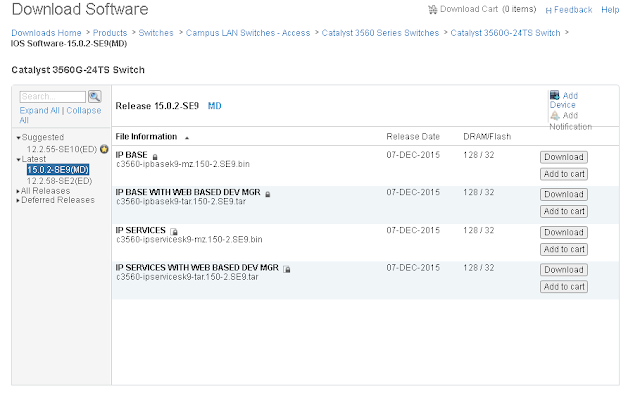

我們去官網下載的時候確實看到bin檔和tar檔，其實tar檔就是包含bin和網頁的檔案。



我們安裝好一台tftp伺服器，然後下指令，
archive download-sw /overwrite /reload tftp://192.168.1.220/c3560-ipservicesk9-tar.150-2.SE9.tar
他會開始更新檔案，然後把舊的檔案砍掉。



重開之後確實更新到 150-2.SE9 。

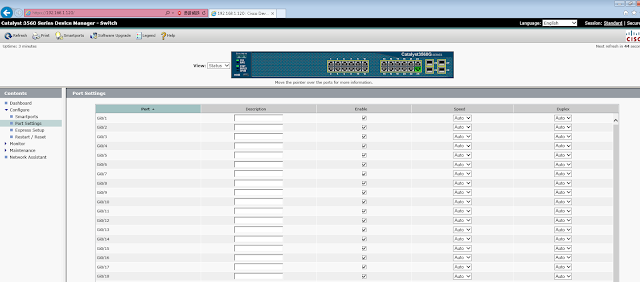

其實Cisco swtich也有提供網頁設定的方式，只是很少人使用，如果你只有給bin檔的話網頁就無法使用。
