cisco 2960開啟靜態路由功能

-


我們這邊有一台2960。

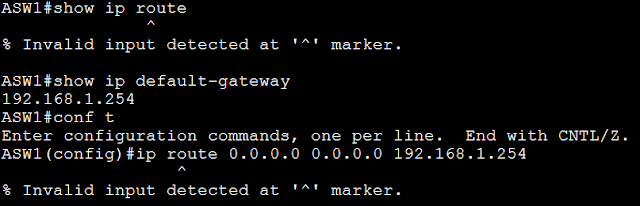

他可以設定像是L2 Switch 的指令例如 default-gateway，但是沒有routing table，也不能設定靜態路由，沒有路由的功能。



我們看他目前SDM的範本為default。

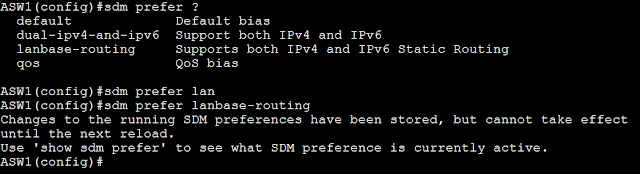

我們觀察SDM的時候看到範本有lanbase-routing，改變範本需要重開機。

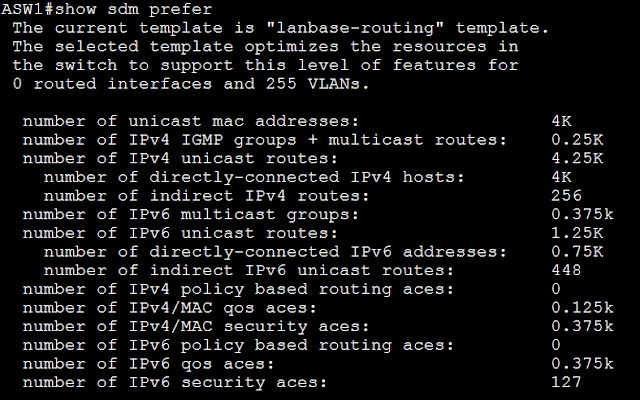

重開機之後發現範本改成 lanbase-routing ，因為交換器的資源就這麼多，有得必有失，很明顯看到 unicast mac addresses 從 8K 被降成 4K。

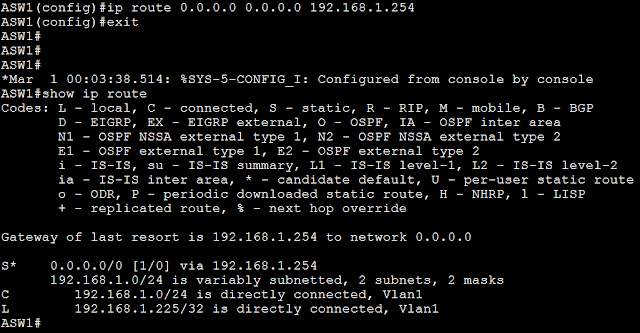

L2交換器想要開啟路由的功能就是要先打 ip routing 指令，打完就可以show ip route了。



我們也可以設定靜態路由，據官方文件來說最多支援16筆靜態路由。



動態路由不支援，也不支援 routed port。
