cisco swtich 堆疊練習

一般來說,如果你機房的核心交換器不只一台,你又想讓用戶端switch接上來有備援機制的話,你可以這樣接。



但是如圖所示,你接起來因為有loop的關係會被spanning tree阻擋掉,再加上GW要放在哪一台,所以有可能會做First Hop Redundancy Protocol (FHRP),就是三台一起模擬一個GW,非常麻煩,但是又不能做ethercahannel,因為不在同一台。



所以堆疊的意思就是把三台堆在一起看成一台,這樣的話我們可以做etherchannel了。

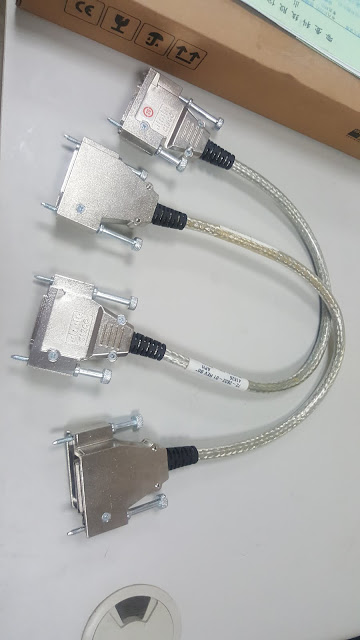

這是堆疊線。

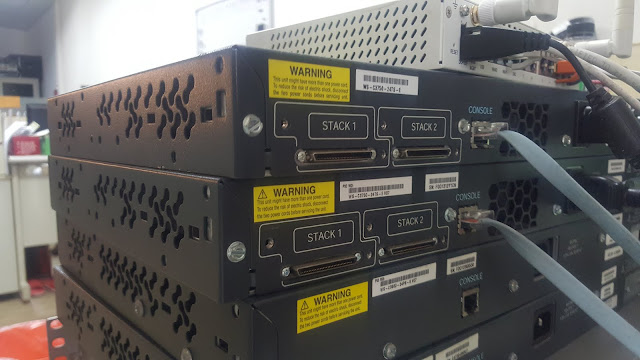

像是3750後面都有堆疊孔。

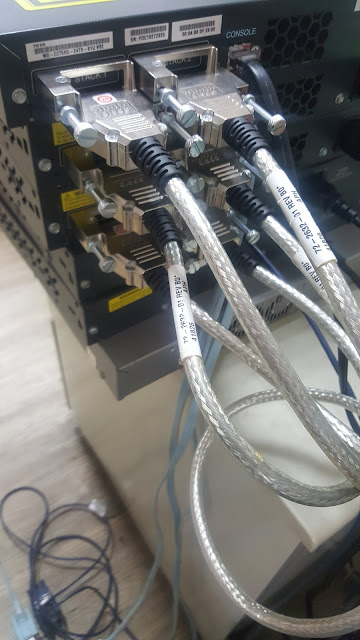

通常都會建議 1-1 插到 2-2 , 2-1插到3-2 ,3-1插到1-2,形成一個回圈,這樣不管哪台機器死掉,還是有路可以回到另一台。



比方說我這三台3750想做堆疊,如果你堆疊線都插好,然後開機器,這樣有個問題是你不知道哪一台會被選成第一台,我指的第一台是 interface FastEthernet (數字)/0/1 ,所以通常我們是用開機時間控制,第一台先開起來,開好之後,第二台在開,第二台開好之後加入堆疊,在開第三台,這樣第一台數字一定是1,依此類推,注意韌體版本一定要相同,不然會有錯誤訊息。

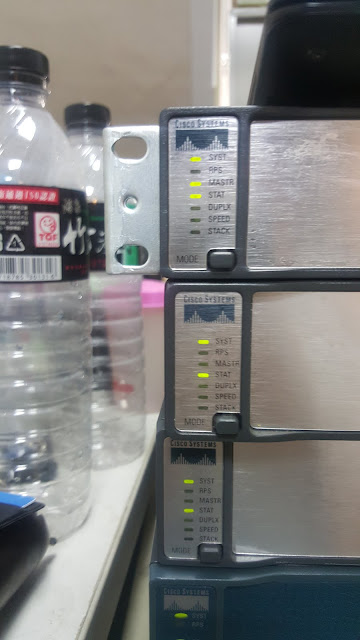

我們可以用看燈號或是打指令的方式查出目前誰是Master。



也可以看到他目前的堆疊線的插法,鄰居是誰。



好像是一台70幾port的switch。

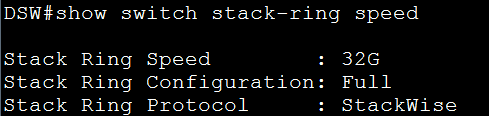

堆疊線一條是16G,所以兩條當然是32G。

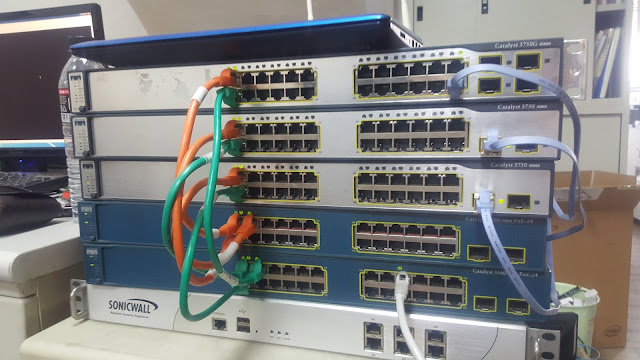

我已經把etherchannel、IP和路由都設定好了可以上網,接下來進行驗證。

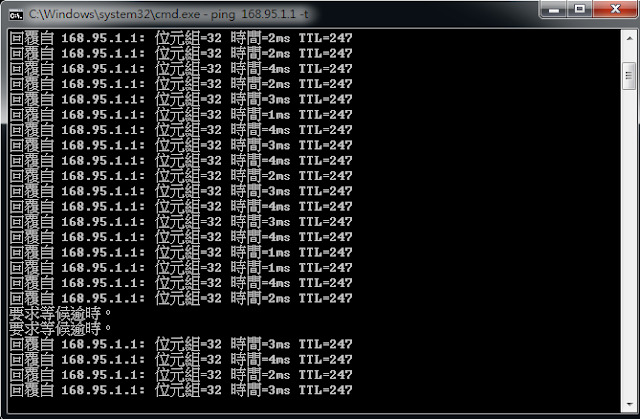

使用者電腦接到ASW上,我隨便拔其中兩台交換器電源,掉了兩個封包,但是還是可以上網。



兩台核心交換器死掉了,可是網路還是通的。



這是因為有做etherchannel的關係,就算死了兩條,還是有一條可以走。

結論:
因為etherchaneel只能跟同一台做,如果不同台也要做etherchannel的話就需要靠堆疊的幫忙,堆疊起來的機器會被看成同一台交換器。
