交換器的規格分類



一般來說客戶只會跟你說我要買交換器,多少人要用,擺在哪裡,需要那些功能,有些人會有偏好指定廠牌,可是像是24port以上的交換器,價格從5000元~50000元都有,到底是差在哪裡又要怎麼看呢?

最快的方式就是去下載 Data sheet ,裡面會介紹這個交換器支援那些功能,不然就是用上圖的塞選器來選擇需求。

這裡用HP Switch來作範例,其他廠牌也類似。


HP 1420 Unmanaged (無網管):
這是一般最常見的交換器,燦坤、良興、順發3C買的到的大部分都是這種,無法進去管理,所以也無從得知設備的資訊,只能說隨插即用是他唯一的好處,可以看成Access port的延伸,不支援 Vlan或是Spanning tree,有一種俗稱交換式集線器(switch hub)就是指這種交換器。

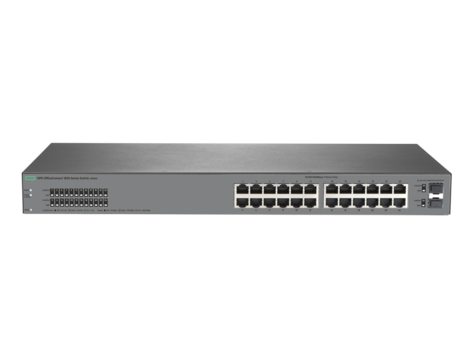

HP 1820 Smart managed (智慧型 Layer 2 only):
這是只有Layer 2功能的交換器,沒有Console port,一開始只能用web管理,因為價格的關係,所以部分功能沒有,比方說像是Spanning tree不支援MST,也不支援Layer 3的所有功能。


HP 1920 Smart managed (智慧型 Layer 3 Lite):
這是有Layer 3 Lite功能的交換器,Console進去指令只是設定網頁連線IP,能打的指令很少被鎖起來,因為他希望你用網頁來管理,為什麼是Layer 3 Lite,因為他只支援靜態路由,DHCP也只支援Realy,不支援發DHCP,使用這種機器要特別小心,很多人看到有靜態路由功能就把他當multilayer switch來用,但是卻忽略了ARP TABLE大小,或是只能設32筆靜態路由,8個 interface vlan,根據官方的知識庫,由於CPU效能的問題,24port只能60台左右做routing,48port可以到256台,再多就會效能變差,因此如果公司有100台要做路由的話,24port這台就不適合了。



HP 5130 Fully managed (網管型 Layer 3 Lite):
這是有Layer 3 Lite功能的交換器,用Console進去可以打所有指令,支援靜態路由、DHCP發放,ARP table也支援到1024,但是像是動態路由只支援RIP,所以還是稱作 Layer 3 Lite。


HP 5510 Fully managed (網管型 Layer 3 Advanced):

這是有Layer 3 Advanced功能的交換器,支援靜態路由還有RIP, OSPF, ISIS, and BGP,ARP table支援到16384。

結論:
常見的交換器大致分成三種,無網管、智慧型、網管型,又可以根據主要功能分成 Layer 2 only、 Layer 3 Lite、Layer 3 Advanced,其實就只是功能的增增減減而已。


Layer 2 only
Layer 3 Lite
Layer 3 Advanced
無網管
沒有任何管理方式和介面,隨插即用,不支援Vlan
()
()
智慧型
只能用網頁登入管理,沒有console,可以切Vlan,可能不支援某些功能比方說Spanning tree不支援MST
console設定完IP之後用網頁登入,路由只支援靜態路由,指令受限,主要功能由網頁設定,由於ARP table和系統效能限制,當multilayer switch用時要特別小心使用者數目。
()
網管型
()
支援靜態路由、DHCP,動態路由只支援RIP,可以透過網頁管理但無法設定所有功能。
支援靜態路由、DHCP和動態路的RIP, OSPF, ISIS, and BGP,主要功能由指令設定

留言

這個網誌中的熱門文章

FortiGate 網路基本設定

這是Fortigate小台型號60D,他沒有一般的USB console port,所以我們要用mini USB搭配官方軟體FortiExplorer,軟體模擬console登入。



FortiExplorer可以到官方下載,http://www.fortinet.com.tw/resource_center/product_downloads.html 。

USB和軟體都安裝好插入之後他會自動開啟。



進入Command-line Interface,主要是看出廠預設的設定檔。

 edit "lan"
        set vdom "root"
        set ip 192.168.1.99 255.255.255.0
        set allowaccess ping https ssh http fgfm capwap
        set type switch
        set listen-forticlient-connection enable
        set snmp-index 10
    next

這說明了我們可以插在lan port然後透過192.168.1.99 web介面去管理。



設定192.168.1.0/24同網段,插在lan port上然後連https://192.168.1.99,預設帳號密碼是 admin 沒密碼。



先到Netwok Interface裡面編輯Wan1,就是跟我們小烏龜接的地方,這次範例是用PPPOE撥號連線。



輸入好Hinet提供的連線方式,按下OK,這裡要特別注意一個選項 Retrieve default gateway from server ,一定要打勾,他才會把PPPOE拿到的Default Gateway寫入路由表,不然會沒有Default Gateway可以到ISP。



確實拿到一個浮動IP 111.243.63.46。



這時候其實修改Software Switch lan的內部Default Gateway IP就可以了,但是我們仔細觀察一下。

Software Switch lan裡面的成員有 wifi 和 internal。
Hardware Switch internal裡面的成員有 internal1~ interna…

交換器Console的連線方法

如果我們要進去交換器打指令的話,通常都是使用console port。



購買產品的原廠通常都會送一條console線,Cisco和大多數廠商像是 D-link和Zyxel都通用,但是我有遇過Sonicwall 腳位不太一樣,所以不能通用,算是很少數。



舊的主機板後面都有 DB9 的母頭,所以Console線是 DB9 的公頭,插入就可以用了。



筆電因為沒有DB9的接頭,所以我們會買一條 RS232 轉 USB 線來用,就像現在超薄筆電很少有網路孔所以都是用USB轉網路孔。



所以最後接起來我們會拿到一條RJ45對USB的線。



接上筆電之後,要到裝置管理員找連接埠,如果看到驚嘆號的話表示沒有找到驅動程式,要到 RS232 轉 USB 的製造廠商的官網去下載安裝,我測過Win10的相容性已經很好了,通常都是隨插即用,COM數字多少是浮動的,所以每次要連線前最好先進來確認一下。



最後還要去看交換器連線 baud rate 多少,常見的為9600、57600、115200,不相同的話還是可以連,可是會出現亂碼。



連線軟體隨個人喜好,像PuTTY就是一款免費的軟體,有些人會偏好付費的SecureCRT,我們按照此設定連線。



測試連線成功了,我們終於可以打指令設定交換器。



COM不是只能同時有一個喔,像我為了要同時設定多台,我買了二個RS232一轉四COM的裝置,所以我可以開八個PuTTY來連線八台交換器。

Windows AD 架設

首先先改Windows Server 電腦名稱為DC01,然後重開機。



AD的架構是要透過DNS解析的,所以我們把慣用DNS伺服器指向自己 127.0.0.1 。



新增角色及功能精靈裡,點選Active Directory 網域服務。



安裝好之後點選伺服器管理員上方驚嘆號部屬後設定,來設定AD。



我們點選新增樹系,此範例的網域名稱為corpnet.lin0204.tw。



這裡可以看到因為AD的服務和DNS是綁在一起的,所以一定要安裝,DSRM是一個救援修復模式密碼可以給之後記起來,不太會用到。





NetBIOS 網域名稱預設是會取最左邊的單字,所以以此範例來說是 corpnet ,但不好識別,我們改成lin0204。





接下來就等安裝完成重開機。



我們這邊有一台用戶端電腦要加入網域,首先先把DNS指向DC01那台,不然沒辦法解析AD。



電腦名稱為PC01,加入到網域 corpnet.lin0204.tw。



加入網域必須要授權,我們給他administrator的密碼。



重開機之後,第一個畫面是登入 PC01\user 的密碼,這個是本機帳號,但我們要登入網域帳號,所以必須按切換使用者。



我們使用 netbios\帳號 的方式登入,所以是 lin0204\administrator 。



我們用指令 whoami 確定目前的電腦登入帳號為 lin0204\administrator ,並且此台用戶端電腦有加入網域。



我們回到DC01,然後使用工具,Active Directory 使用者和電腦工具。



加入網域的電腦預設會放在 Computers的容器(OU)裡,所以我們看到PC01。



網域控制站則會放在 Domain Controllers 的容器(OU)裡,所以我們看到有一台DC01。



我們前面有提到網域的架構和DNS是習習相關的,畢竟名稱解析都要靠DNS幫忙,所以加入網域的電腦名稱預設會自動登記在DNS裡,大家才解析的到。
