WAN的實體線路

-

一般來說專線的接法為

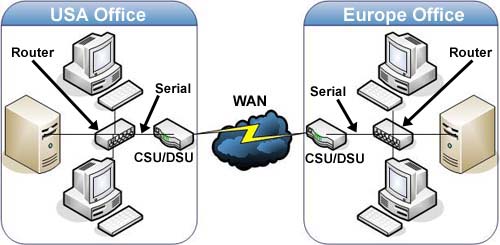

台北電腦---路由器----DSU/CSU-----ISP專線-----DSU/CSU----路由器---高雄電腦



上面這台是DSU/CSU，他有一個介面為V.35母，我們叫他DCE。

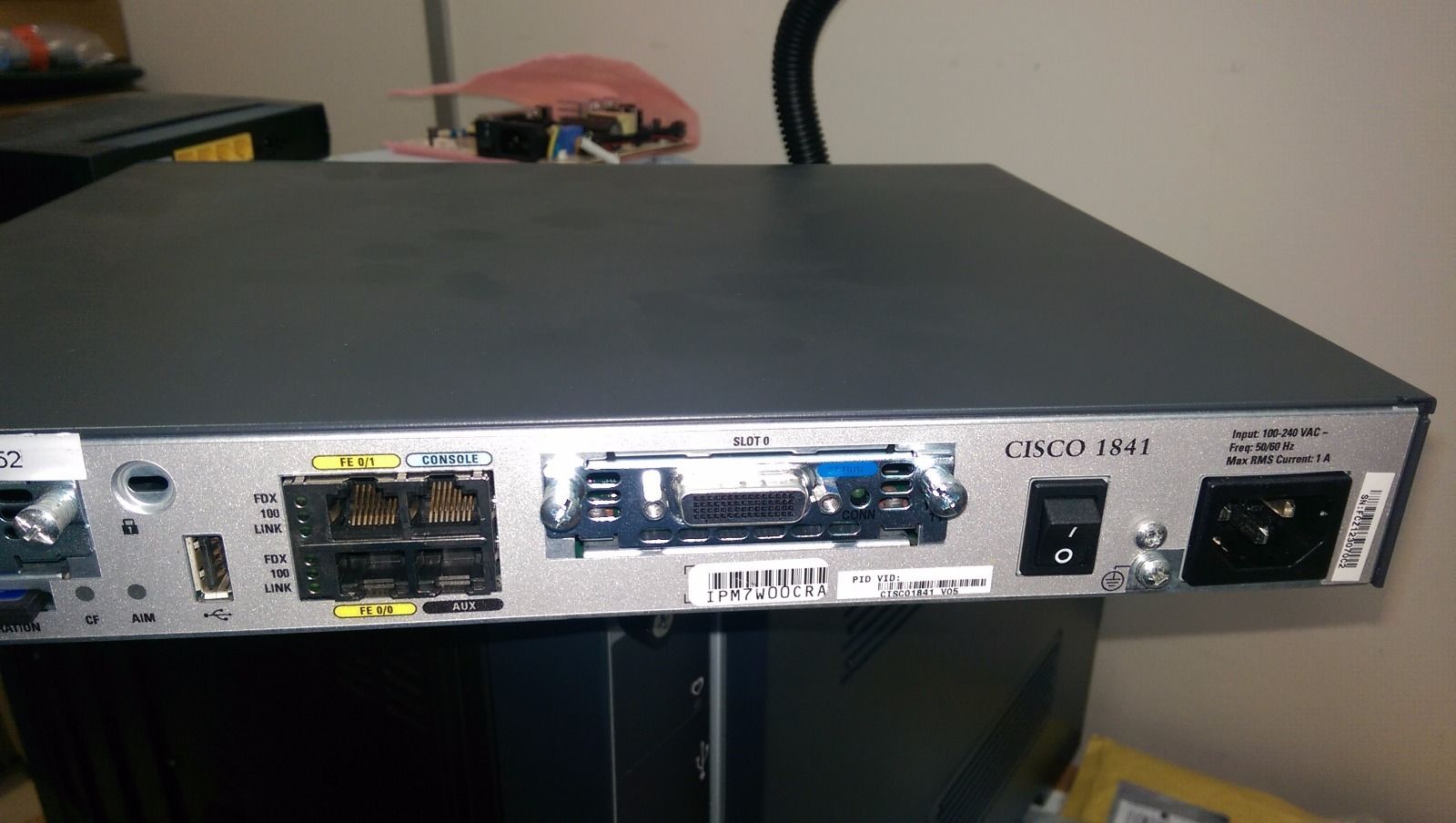

路由器上會有一個WIC-1T的介面可以跟DSU/CSU對接，我們叫他DTE。

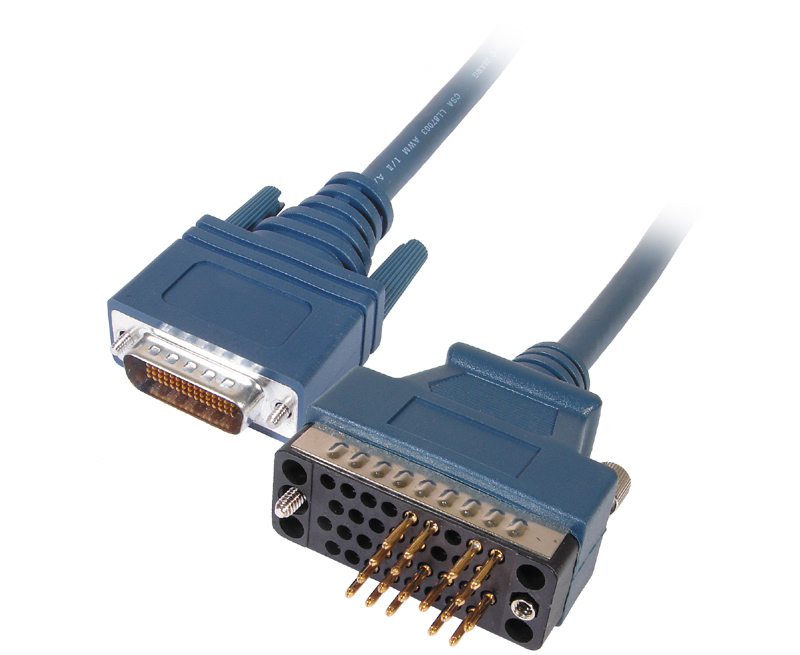

路由器當然是用一條DB60公V.35公接到DSU/CSU。

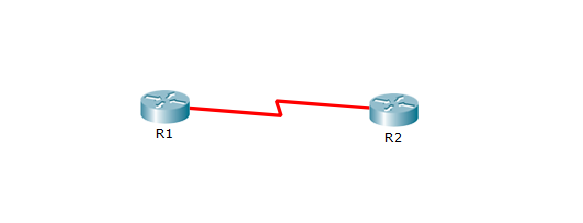

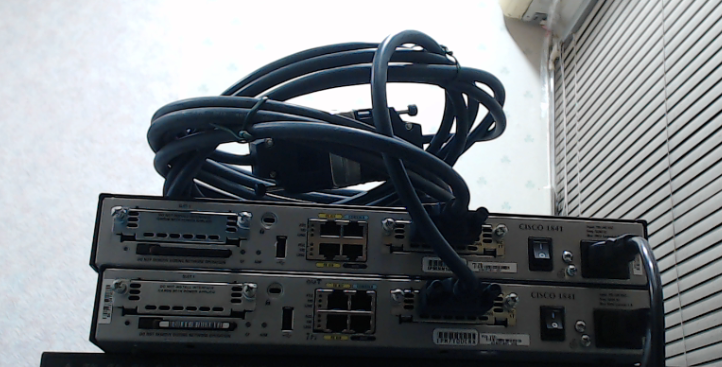

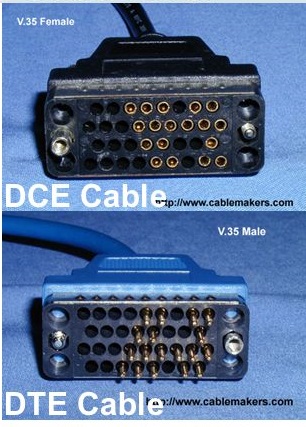

但是每次做LAB測試都要有兩台DSU/CSU非常麻煩，所以就想說可以把一條DCE Cable和一條DTE Cable線接在一起，因此Packet Tracer雖然只有一條線接在一起，實際上應該是一條V.35公頭和一條V.35母頭接在一起對接兩台路由器，DCE Cables那一邊模擬DSU/CSU當DCE ISP端發clock rate給DTE。






R1#show controllers serial 0/0
Interface Serial0/0
Hardware is PowerQUICC MPC860

DTE V.35 clocks stopped.

R1(config-if)#clock rate 56000
This command applies only to DCE interfaces

還是只有DCE可以設定clock rate，一般都是ISP負責的裝置DSU/CSU這邊要負責設定的，我們設定路由器只要被DCE同步就好了，反而不用設定。

R2#show controllers serial 0/0
Interface Serial0/0
Hardware is PowerQUICC MPC860

DCE V.35, no clock

R2(config)#interface serial 0/0
R2(config-if)#clock rate 56000

R2#show controllers serial
Interface Serial0/0
Hardware is PowerQUICC MPC860

DCE V.35, clock rate 56000

R1#show controllers serial 0/0
Interface Serial0/0
Hardware is PowerQUICC MPC860

DTE V.35 TX and RX clocks detected

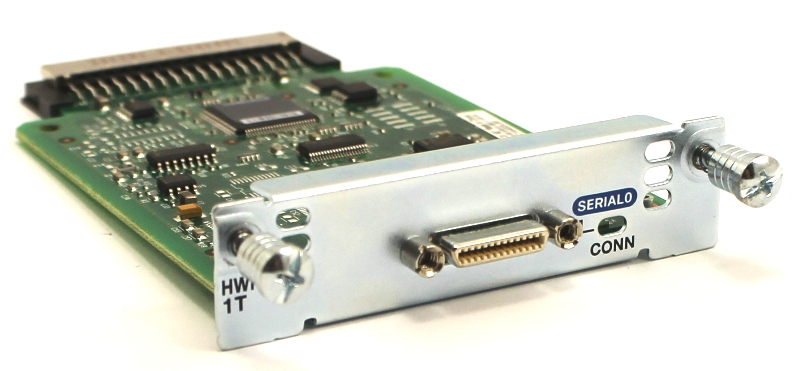

由於實務上已經買不到WIC-1T，取而代之新的都是HWIC-1T。

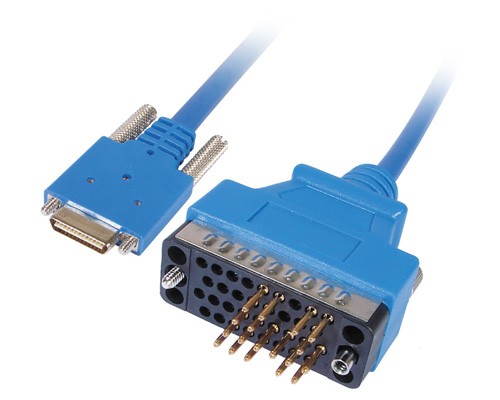

Serial線已經變成CAB-SS-V35MT，與路由器接的頭是Smart Serial 26-PIN Male，不過設定和用法與舊版相同。

(以上圖片皆由網路收集，僅供本人學習筆記之用)
