KVM的分類

-
KVM說起來很簡單，不過就是VGA線接螢幕進行訊號切換，頂多還有滑鼠和鍵盤，但是機房有幾十台甚至幾百台伺服器，當然就沒有這麼單純了。

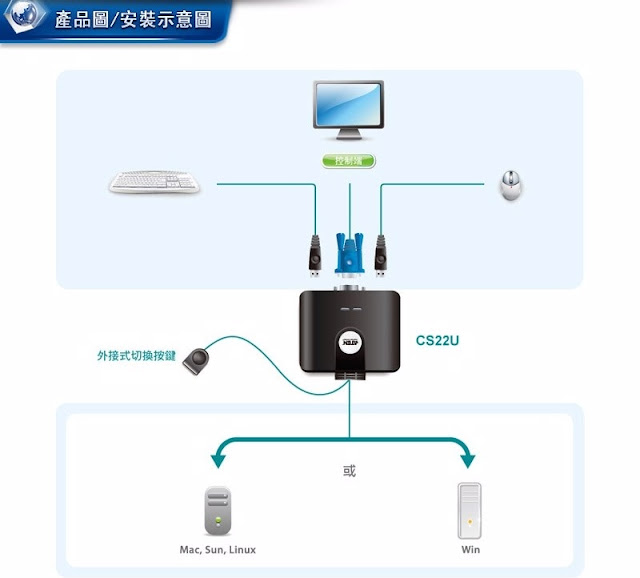

傳統在家裡或是辦公室桌機兩台電腦這種很好用，可以切來切去操作。

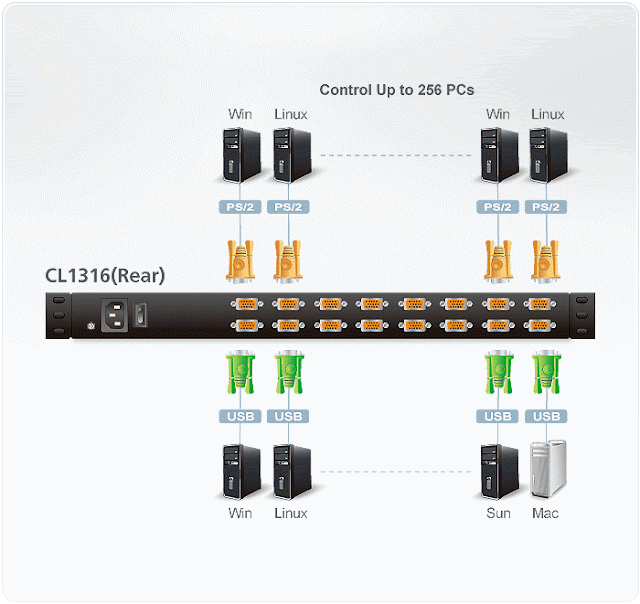

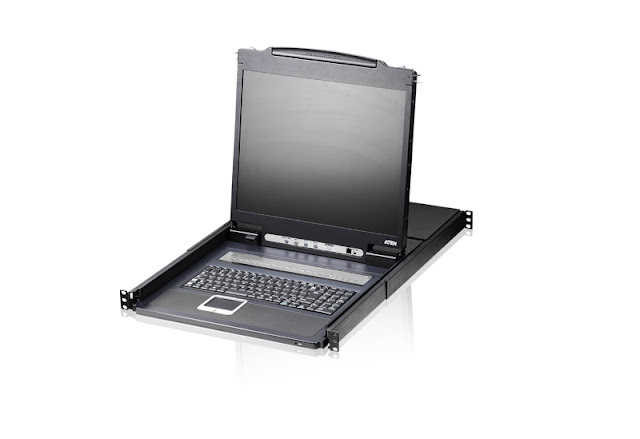

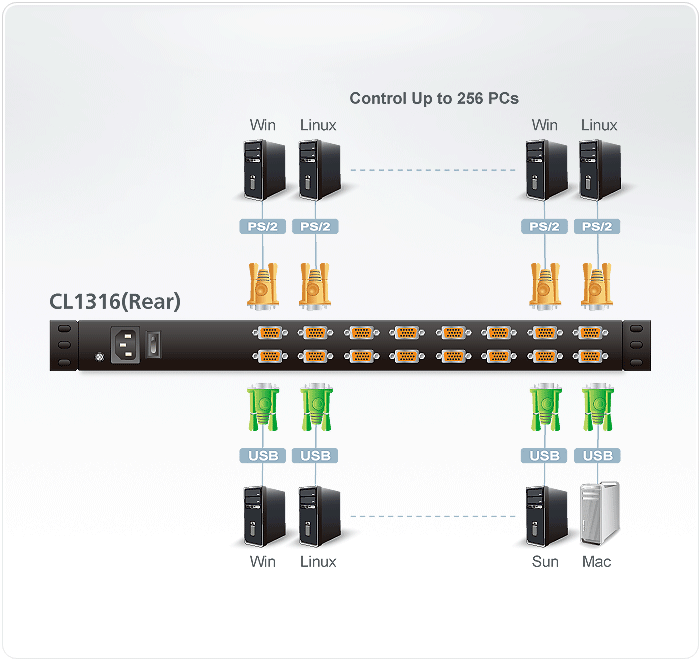

在機房比較常見的是LCD機架式，一台機架式可以從機櫃拖出來，然後切換使用，並且已經有鍵盤、滑鼠和螢幕，但是會遇到一個問題，VGA線通常不會太長，所以表示在臨近的機櫃才可以使用，如果我們主機比較遠呢？

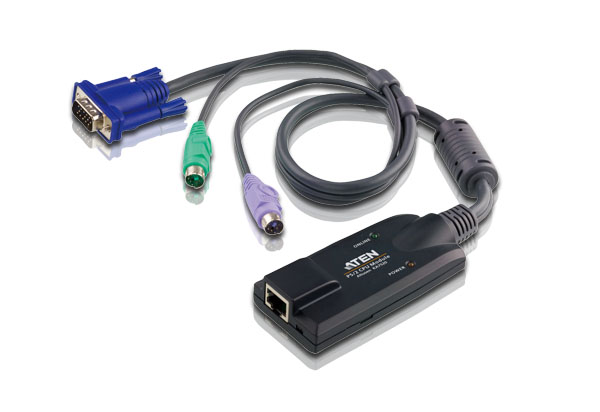

後來就發展透過模組把VGA類比訊號轉成數位，用RJ45傳輸，距離可達100公尺，因此我們就解決了距離的問題，我們常用把使用傳統VGA線的叫做類比KVM，使用模組透過網路線傳送的叫做數位KVM。

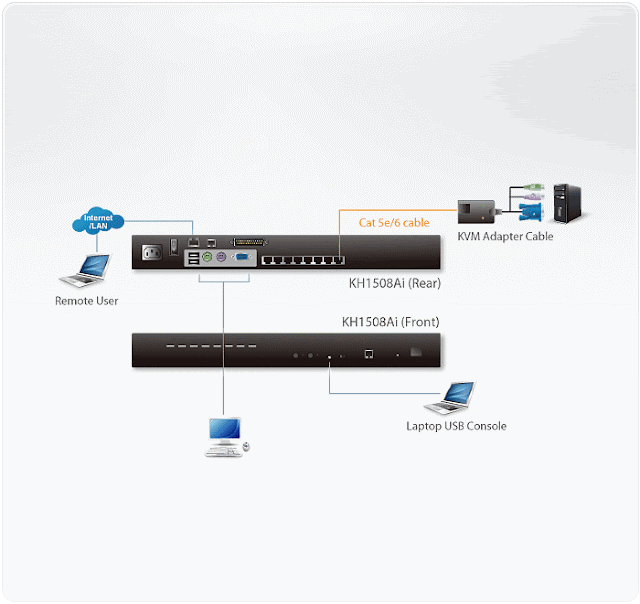

但是終究還是要進去機房使用啊，機房有多冷大家都知道，能不能透過網頁開啟機器畫面呢？可以，有一個IPKVM模組，設定好之後，就可以透過IP連結網頁介面把畫面傳到你電腦上遠端操作使用，但是有一個觀念要注意是IPKVM不等於數位KVM，還是要看傳輸的線路，如果是使用傳統VGA線加掛IPKVM模組，還是類比KVM。









另外不知道你沒有注意到買HP或DELL伺服器，後面通常都有一個iLO或iDRAC網路孔，這是IPMI的協定，也可以進去設定IP然後透過這個模組把畫面傳過來操作，有更多功能比方說遠端掛載光碟，或是遠端開機，也可以試試看。

另外有人會提到不是可以透過SSH或是遠端桌面連線操作嗎？畢竟這些服務都是進入作業系統之後才可以使用，如果作業系統當機或服務沒開就無法使用了，也沒辦法改BIOS設定。

(以上圖片皆擷取網路上僅供個人筆記使用)
