VMware vSAN 的垂直擴充和水平擴充

-


當vSAN的空間不夠使用的時候，我們當然會想加硬碟擴充datastore，這時候我們有幾種方式，主要分成垂直擴充和水平擴充。



垂直擴充就是在原本的機器上加硬碟，比方說我在原本的vSAN機器上各加一顆硬碟。



重新掃描硬體之後發現各多了一顆硬碟，所以每台都有四顆硬碟(一顆SSD三顆HD)可以使用目前只使用三顆。



因此我們把這三顆新的硬碟加入到vSAN叢集裡。



空間由240GB變成360GB，達成垂直擴充。



水平擴充就是在原本的叢集中加入新的ESXi主機，ESXi主機上硬碟貢獻給vSAN，目前vSAN 6.2最多支援一個叢集可以到64台ESXi。

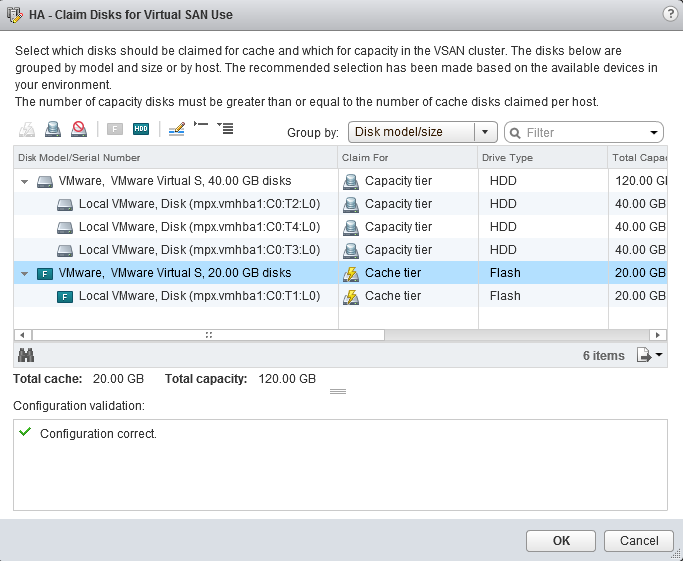

新加入的ESXi主機目前有四顆硬碟(一顆SSD和三顆HD)可以貢獻，但都還沒有加入vSAN裡使用。



我們把他加入到現有的vSAN使用。



原本360GB擴充到480GB使用。

結論：
垂直擴充和水平擴充都是增加容量的方法，垂直擴充的瓶頸在於單台主機的硬碟插槽數量，比方說一台2U的伺服器最多只能插24顆2.5吋硬碟，插滿就不能就擴充了，水平擴充受限軟體支援，比方說vSAN 6.2版一個叢集最多64台主機，但都是可以使用的方法。
