Windows DHCP 伺服器架設

-

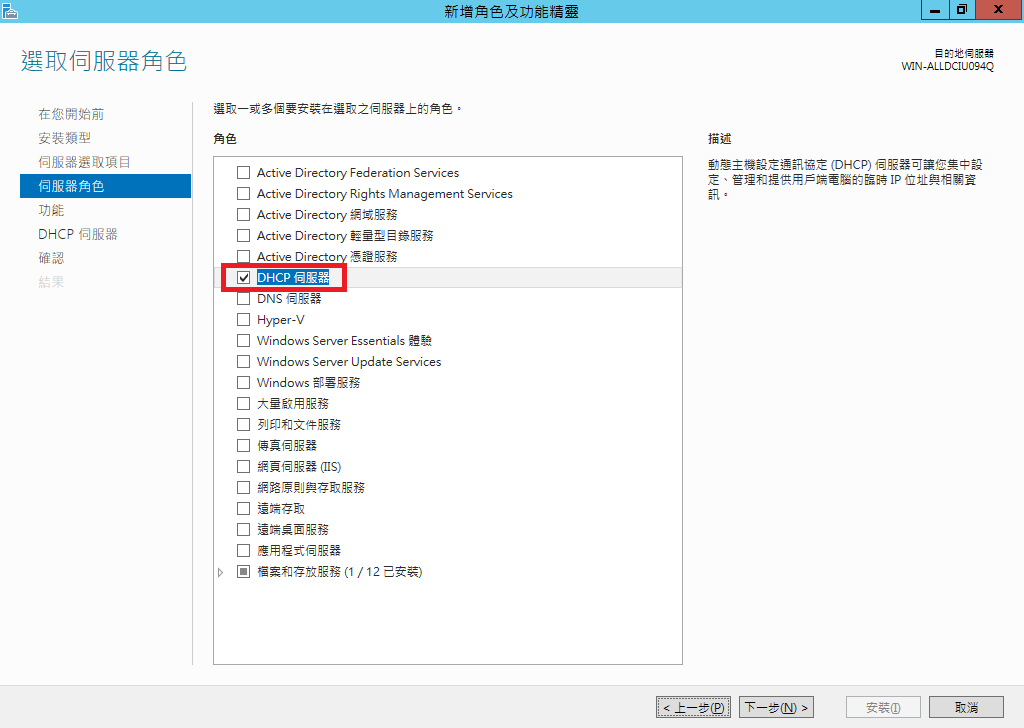

新增伺服器角色勾選DHCP伺服器。

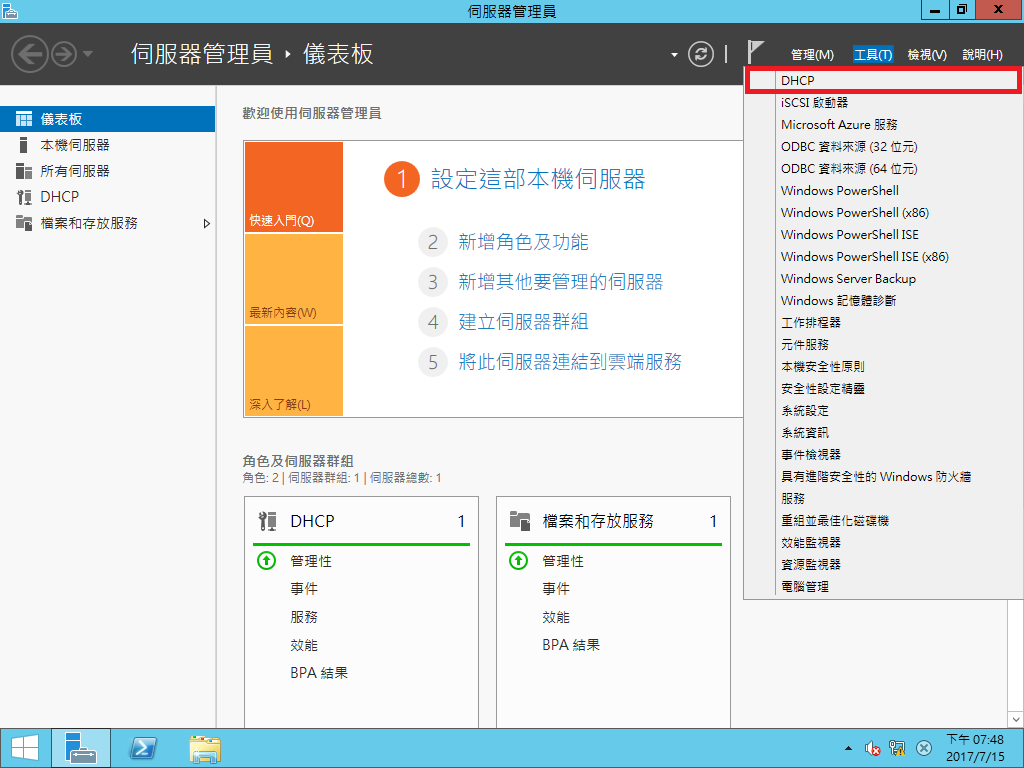

安裝完之後，選擇伺服器管理工具，DHCP進行設定。



在IPv4，新增領域來決定要發的網段。

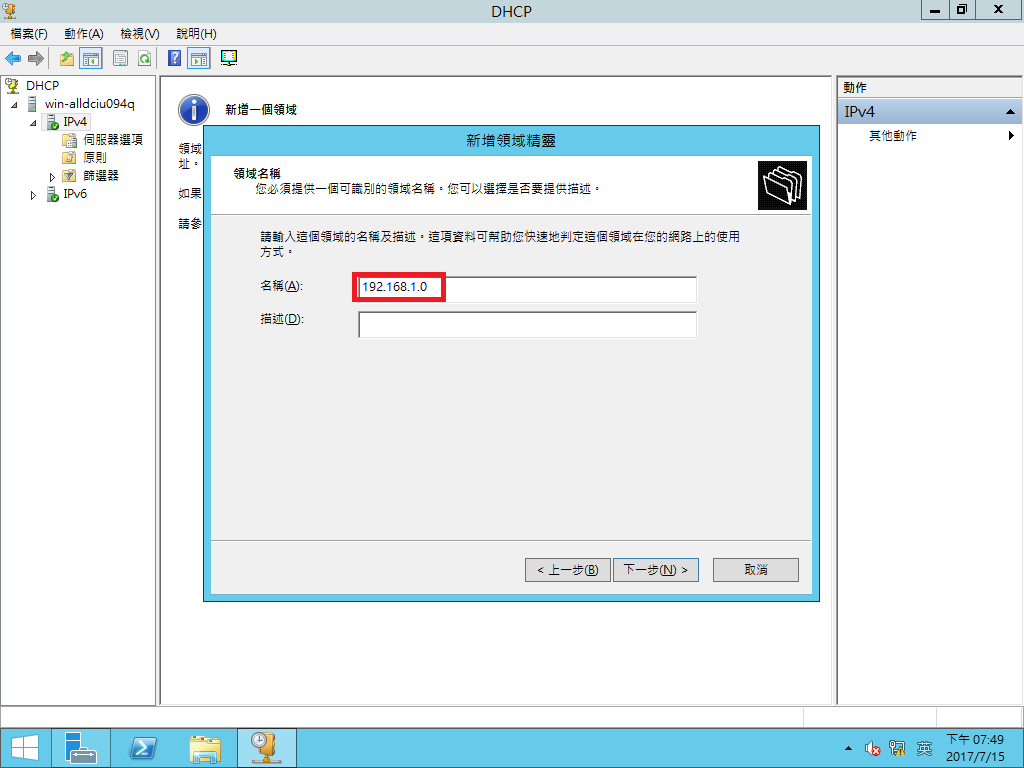

我們要發一個192.168.1.0的網段，所以名稱為192.168.1.0識別用。

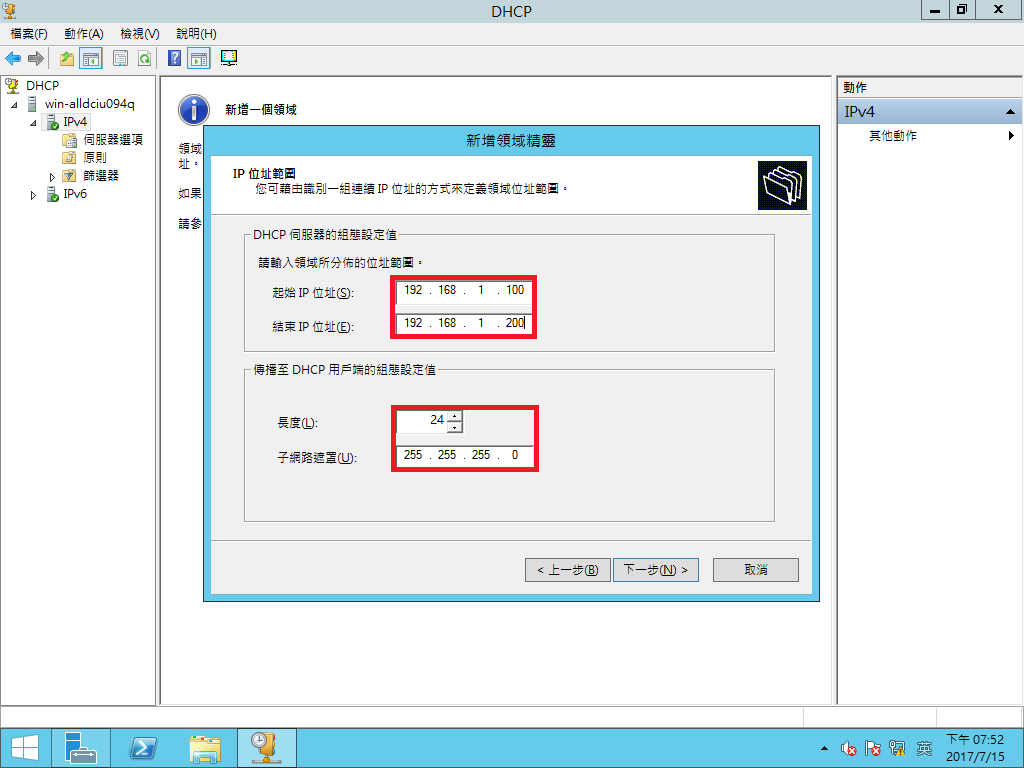

要發的範圍為 192.168.1.100~192.168.1.200，子網路遮罩為24。



路由器的IP就是預設閘道為 192.168.1.254 。



DNS伺服器為 168.95.1.1 和 8.8.8.8 。




在Windows DHCP伺服器來說，這些都是叫做選項，因此003的選項為預設閘道，006的選項為DNS伺服器，所以使用者才會收到DHCP的IP以外額外的資訊。



我們拿一台同廣播的電腦，果然要到一個DHCP 192.168.1.100和相關領域資訊，而且是192.168.1.253 DHCP伺服器發的。



最後也可以回DHCP伺服器位置租用查看發了哪些IP，唯一識別碼為MAC，就是00-0C-29-8B-9D-81。
