Microsoft NLB unicast mode

-


Microsoft NLB簡單來說就是分流，幾台電腦組成一個VIP，網頁使用者永遠只要存取這個VIP，但是後端可能是由多台網頁伺服器組成，回應服務，最後透過演算法達到負載平衡。



設定來說我們使用單點傳播。







他會把NLB叢集中每台電腦的MAC改成一樣，但是MAC重複真的沒問題嗎？



我們擷取一下封包，發現當ARP回應的時候，
192.168.4.225 is at 02:bf:c0:a8:04:e1，
但是卻是由三台NLB主機帶 02:01:c0:a8:04:e1、 02:02:c0:a8:04:e1、02:03:c0:a8:04:e1 這三個MAC回應。
由於交換器只會學習來源IP，因此永遠學不到  02:bf:c0:a8:04:e1。

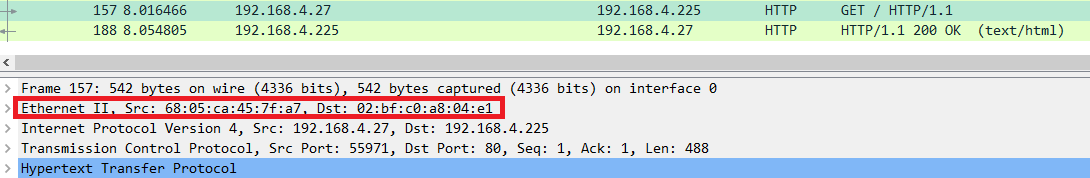

我們對IIS網頁發出要求，查詢ARP 192.168.4.225 MAC為  02:bf:c0:a8:04:e1。
但是交換器沒有學到這個MAC，根據原理，他會flooding一份到所有port上，

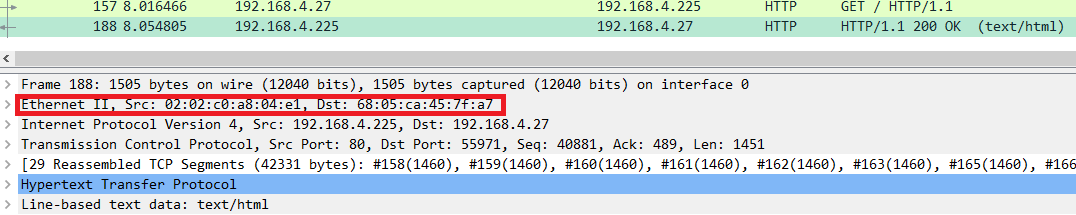

3台NLB叢集都收到了，最後根據演算法，由02來回應。
